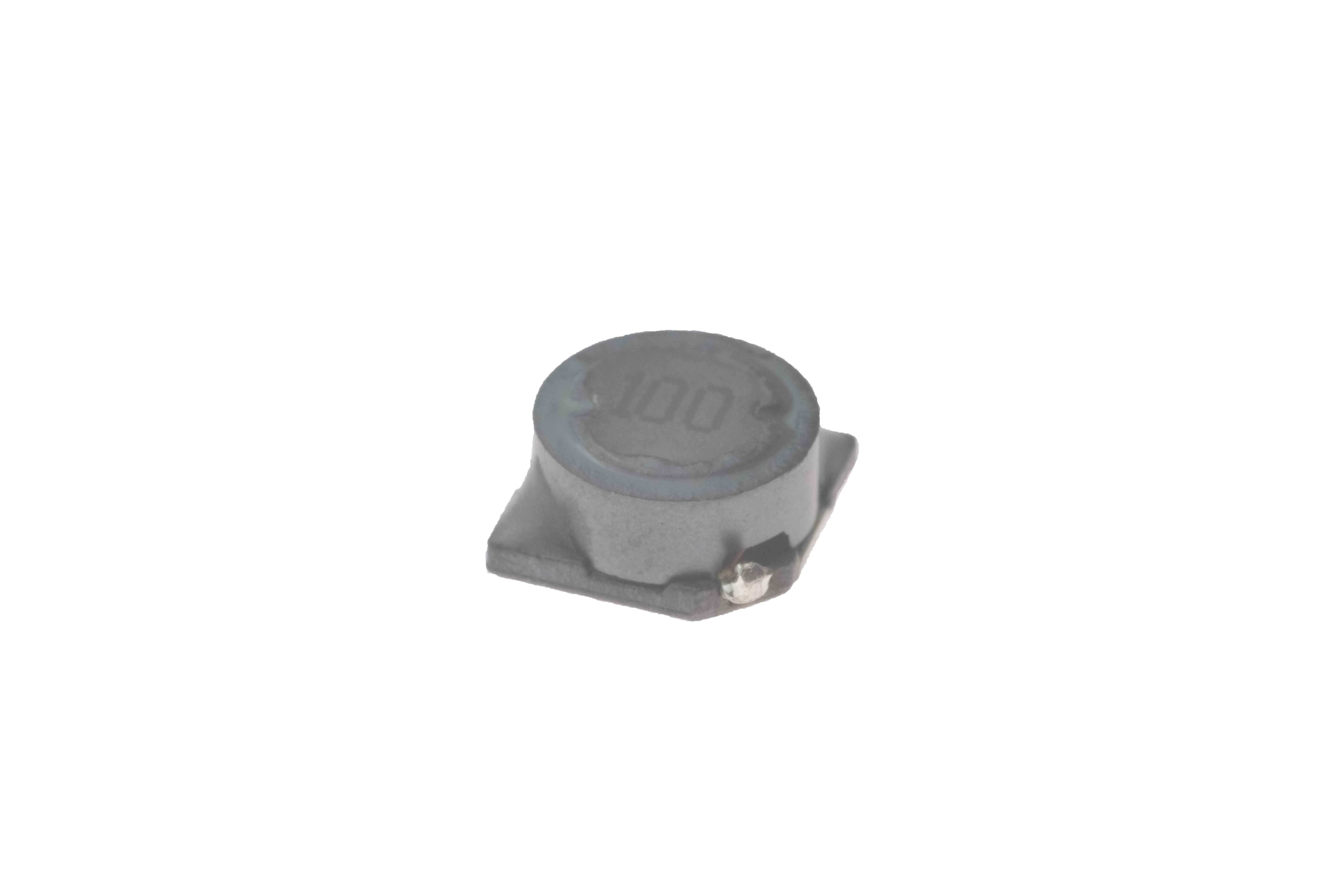

CKCF63
儲能
主要用于扼流
通用于低、高帶通濾波
產品信息
測試參數
Z參數曲線
插入損耗
回波損耗
L頻率
TL RMS
產品用途
1.主要用于家電，工業電器電路中扼流;
2.音箱，通信設備，DC/DC轉換器
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)
長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
磁屏蔽電感
CKCF63-2.2uH/N
2.2
---
---
±30%
100KHz/0.25V
52
---
2.5
消費品
量產
-40~125
6.3
6.3
3.5
SMD
Y
鐵鎳合金
磁屏蔽電感
CKCF63-3.3uH/N
3.3
---
---
±20%
100KHz/0.25V
58
---
2.3
消費品
量產
-40~125
6.3
6.3
3.5
SMD
Y
鐵鎳合金
磁屏蔽電感
CKCF63-10uH/M
10
---
---
±20%
100KHz/0.25V
100
---
1.2
消費品
量產
-40~125
6.3
6.3
3.5
SMD
Y
鐵鎳合金
磁屏蔽電感
CKCF63-15uH/M
15
---
---
±20%
100KHz/0.25V
150
---
1
消費品
量產
-40~125
6.3
6.3
3.5
SMD
Y
鐵鎳合金
磁屏蔽電感
CKCF63-22uH/M
22
---
---
±20%
100KHz/0.25V
206
---
0.77
消費品
量產
-40~125
6.3
6.3
3.5
SMD
Y
鐵鎳合金
磁屏蔽電感
CKCF63-4.7uH/M
4.7
---
---
±20%
100KHz/0.25V
680
---
2
消費品
量產
-40~125
6.3
6.3
3.5
SMD
Y
鐵鎳合金
磁屏蔽電感
CKCF63-6.8uH/M
6.8
---
---
±20%
100KHz/0.25V
850
---
1.5
消費品
量產
-40~125
6.3
6.3
3.5
SMD
Y
鐵鎳合金
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
