CML3225E

EMC

高頻共模阻抗高
噪聲抑制性能優良
對于不同的噪聲電頻和信號頻率，選擇20Ω~2000Ω阻抗

樣品申請 在線客服

產品信息

測試參數

Z參數曲線

插入損耗

回波損耗

L頻率

TL RMS

產品用途

1.電腦和外圍設備的USB 2.0線路.
2.用于計算機、DVC、機頂盒的IEEE 1394線路.
3.LVDS，用于液體顯示面板的面板線，圖形卡等.
4.電腦和外圍設備的USB 3.0或HDMI2.0線路.

產品參數

樣品申請

系列

型號

PDF

電感值
(μH)

共模阻抗
(Ω)

阻抗
(Ω)

電感/
阻抗公差

測試條件

DCR
(mΩ)

飽和電流
TYP(A)

溫升電流
TYP(A)

用途

狀態

工作溫度
(℃)

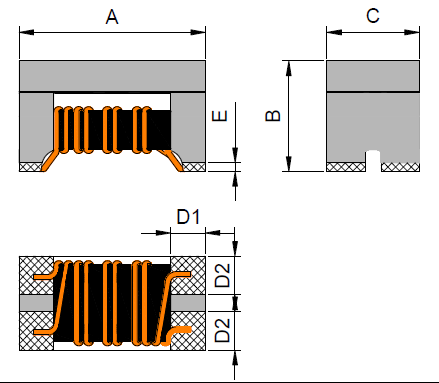

長
(mm)

寬
(mm)

高
(mm)

封裝

屏蔽

材質

產品3D圖

申請

繞線共模電感

CML3225E-101-2P-T

100

---

+50%/-30%

100kHz/0.1V

560

---

0.15

消費品

量產

-40~125

3.2

2.5

2.2

SDM

鐵鎳合金

注釋

所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。

保存

產品在包裝中的保存條件: 溫度 5~40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
