CKL0514
儲能
感量范圍寬，尺寸小，重量輕
高Q和SRF值，卷裝適用于自動插件，使用壽命長
產品信息
測試參數
Z參數曲線
插入損耗
回波損耗
L頻率
TL RMS
產品用途
用于TV、音響，收音機，電話機。
用其他各種電子產品上。
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)
長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質

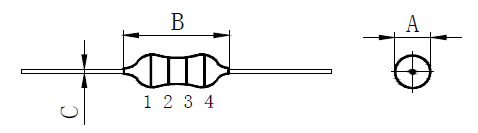

產品3D圖

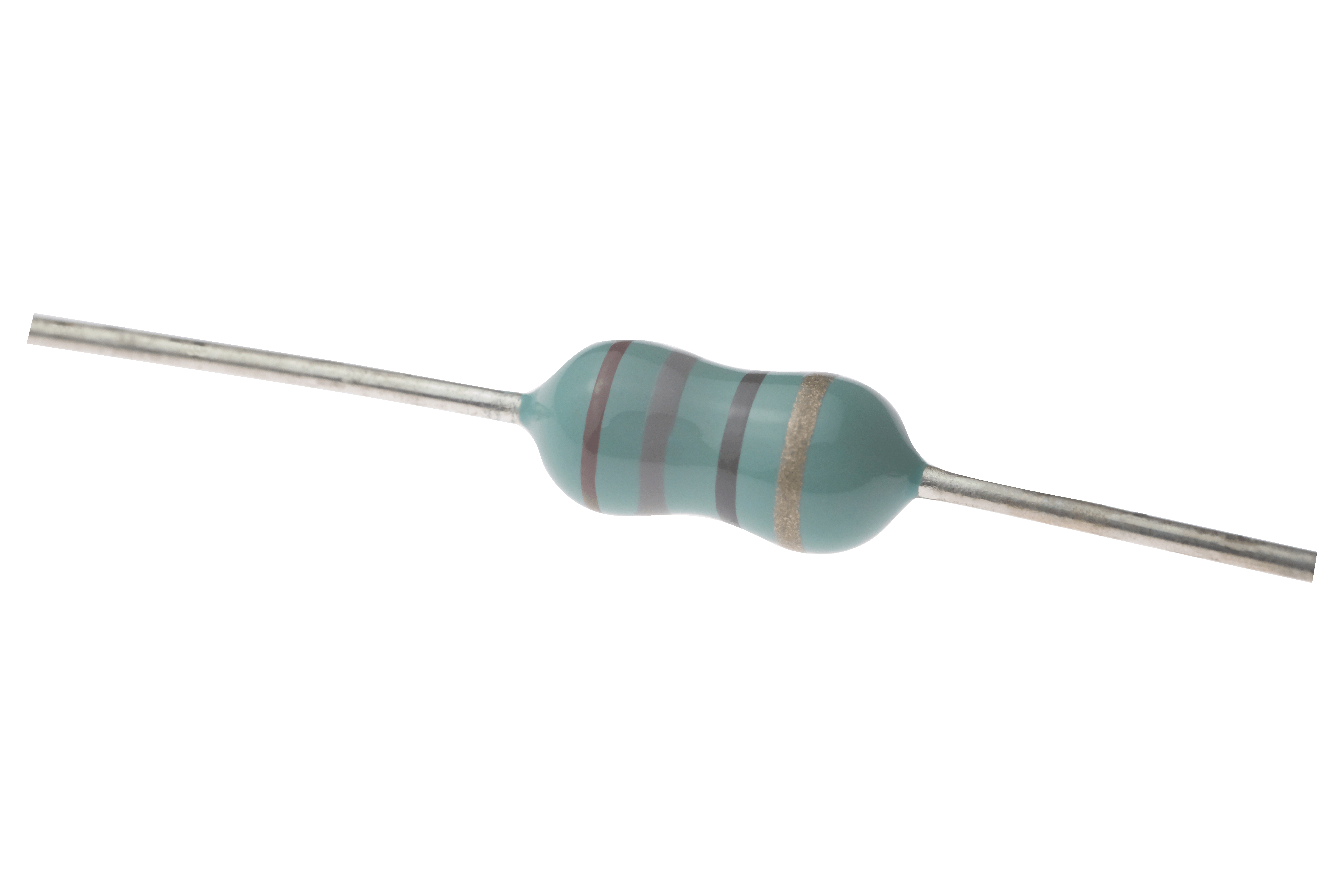

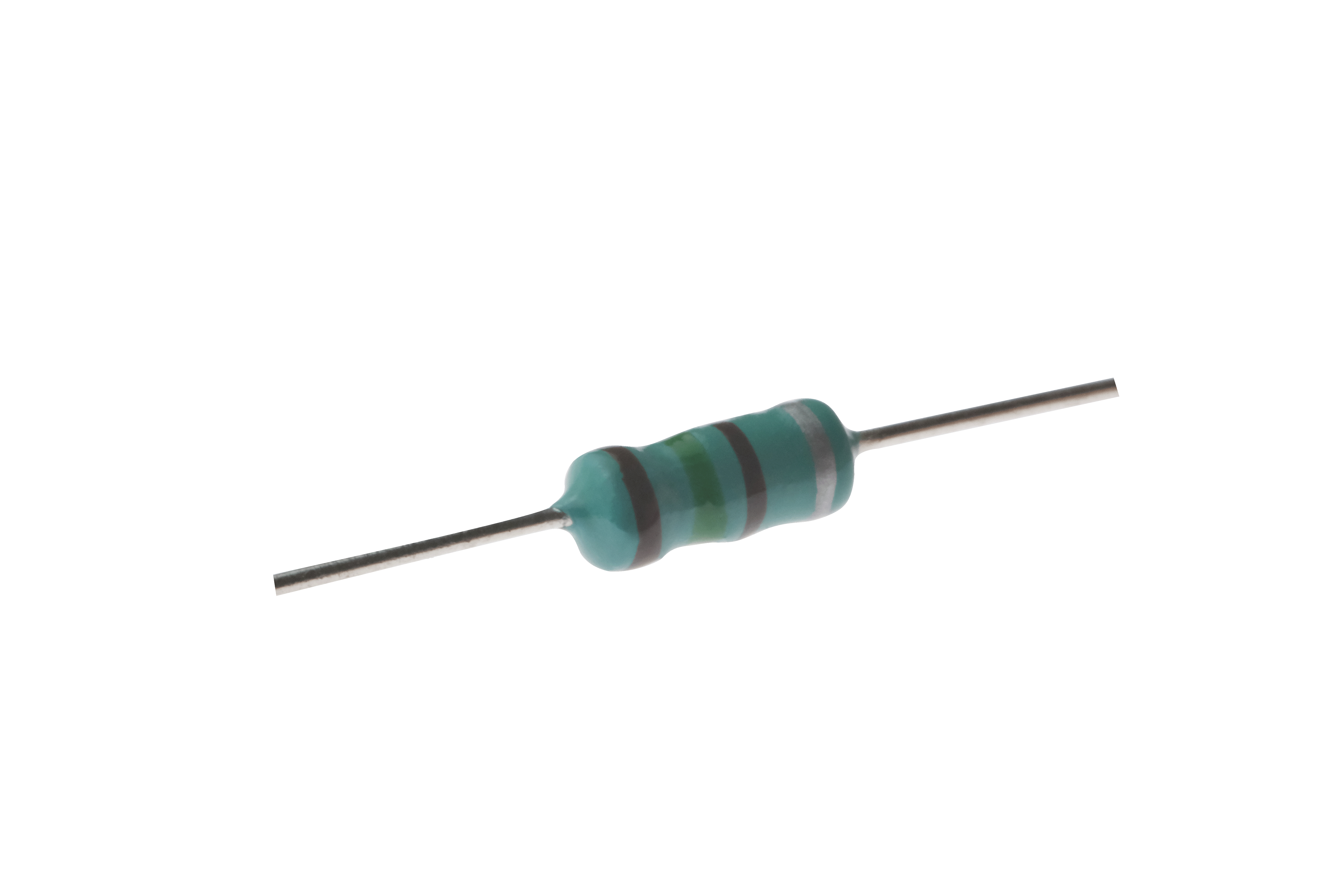

色環電感
CKL0514-39uH/K
39
-
-
±10%
2.52MHz
220
1.1
1
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-560uH/K
560
-
-
±10%
0.796MHz
3850
0.29
0.27
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-390uH/K
390
-
-
±10%
0.796MHz
2280
0.34
0.3
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-100uH/K
100
-
-
±10%
2.52MHz
480
0.7
0.7
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-12uH/K
12
-
-
±10%
2.52MHz
76
1.8
1.8
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-120uH/K
120
-
-
±10%
0.796MHz
595
0.6
0.6
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-5.6mH/K
5600
-
-
±10%
0.252MHz
30000
0.1
0.09
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-2.2mH/K
2200
-
-
±10%
0.252MHz
20000
0.14
0.14
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-8.2mH/K
8200
-
-
±10%
0.252MHz
37500
0.08
0.07000000000000001
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-1.5mH/K
1500
-
-
±10%
0.252MHz
7800
0.19
0.17
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-1.2uH
1.2
-
-
±10%/±20%
7.96MHz
24
5.5
3.7
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-4.7mH/K
4700
-
-
±10%
0.252MHz
30000
0.12
0.1
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-22uH/K
22
-
-
±10%
2.52MHz
130
1.4
1.55
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-2.2uH
2.2
-
-
±10%/±20%
7.96MHz
31
4.5
2.9
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-47uH/K
47
-
-
±10%
2.52MHz
280
1
0.95
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-1.0uH
1
-
-
±10%/±20%
7.96MHz
22
5.6
3.8
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-68uH/K
68
-
-
±10%
2.52MHz
340
0.8
0.8
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-43uH/K
43
-
-
±10%
2.52MHz
280
1
0.95
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-1.0mH/K
1000
-
-
±10%
0.252MHz
5800
0.22
0.19
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-3.9uH
3.9
-
-
±10%/±20%
7.96MHz
40
3.1
2.5
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-220uH/K
220
-
-
±10%
0.796MHz
1250
0.44
0.39
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-82uH/K
82
-
-
±10%
2.52MHz
385
0.7
0.75
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-18uH/K
18
-
-
±10%
2.52MHz
110
1.6
1.6
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-820uH/K
820
-
-
±10%
0.796MHz
5000
0.25
0.23
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-1.2mH/K
1200
-
-
±10%
0.252MHz
7100
0.2
0.18
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-6.8mH/K
6800
-
-
±10%
0.252MHz
30000
0.09
0.08
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-1.8uH
1.8
-
-
±10%/±20%
7.96MHz
29
4.7
3.1
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-10uH/K
10
-
-
±10%
7.96MHz
62
2.1
1.9
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-3.3mH/K
3300
-
-
±10%
0.252MHz
27000
0.13
0.12
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-1.5uH
1.5
-
-
±10%/±20%
7.96MHz
26
5
3.6
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-6.8uH
6.8
-
-
±10%/±20%
7.96MHz
51
2.4
2
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-4.7uH
4.7
-
-
±10%/±20%
7.96MHz
44
2.8
2.4
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-150uH/K
150
-
-
±10%
0.796MHz
900
0.55
0.5
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-2.7uH
2.7
-
-
±10%/±20%
7.96MHz
34
4
2.7
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-180uH/K
180
-
-
±10%
0.796MHz
1100
0.5
0.4
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-10mH/K
10000
-
-
±10%
79.6kHz
42000
0.07000000000000001
0.06
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-330uH/K
330
-
-
±10%
0.796MHz
2100
0.38
0.31
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-5.6uH
5.6
-
-
±10%/±20%
7.96MHz
48
2.6
2.1
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-27uH/K
27
-
-
±10%
2.52MHz
140
1.3
1.3
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-15uH/K
15
-
-
±10%
2.52MHz
88
1.7
1.7
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-470uH/K
470
-
-
±10%
0.796MHz
3220
0.32
0.28
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-3.3uH
3.3
-
-
±10%/±20%
7.96MHz
38
3.4
2.6
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-33uH/K
33
-
-
±10%
2.52MHz
200
1.2
1.2
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-680uH/K
680
-
-
±10%
0.796MHz
4000
0.26
0.24
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-8.2uH
8.2
-
-
±10%/±20%
7.96MHz
56
2.2
1.95
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-56uH/K
56
-
-
±10%
2.52MHz
300
0.9
0.9
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
色環電感
CKL0514-270uH/K
270
-
-
±10%
0.796MHz
1850
0.42
0.33
消費品
量產
-25~85
15
5.5
5.5
DIP
Y
鐵鎳合金
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
