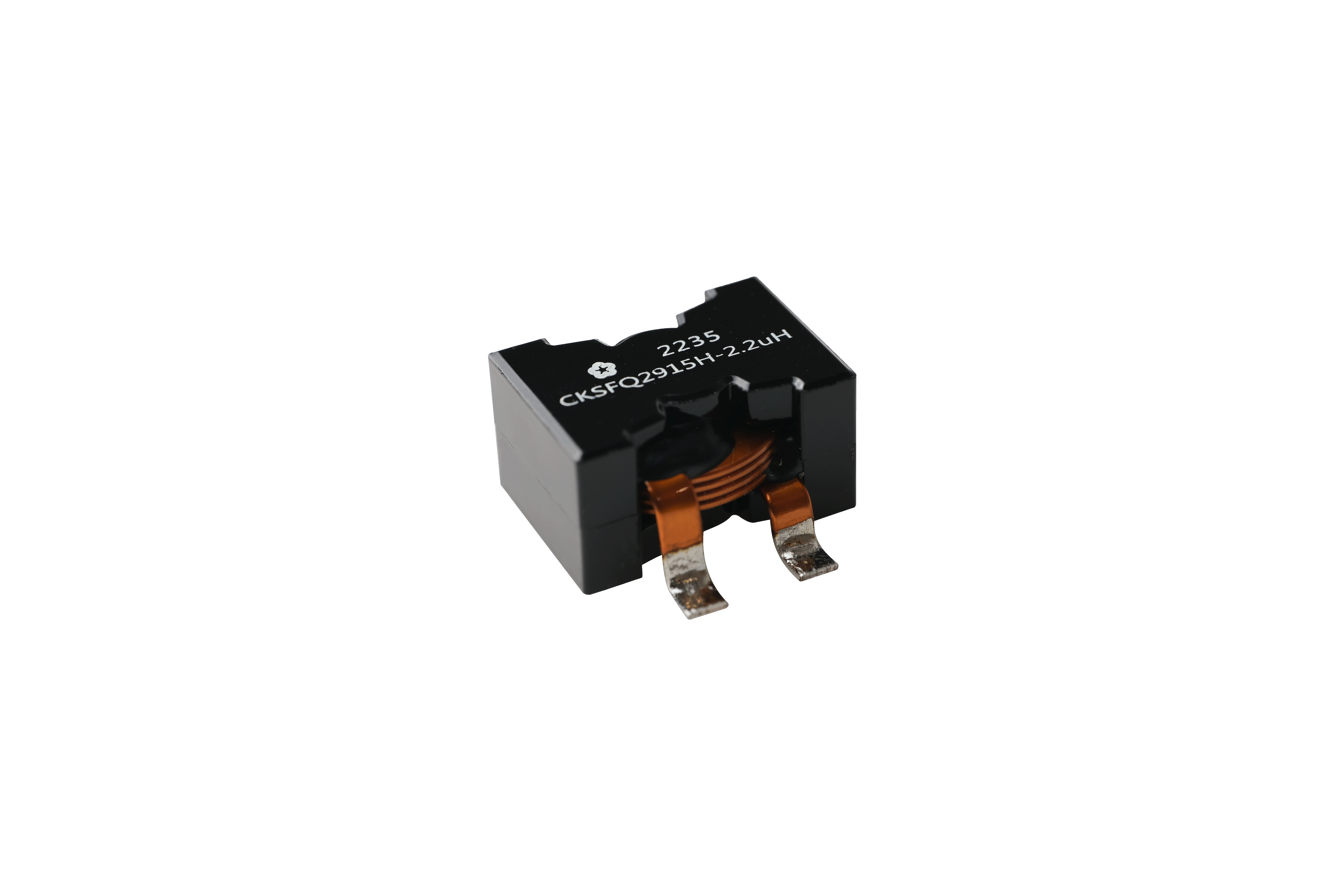

CKDFQ2915H
儲能
組立式設計，結構堅固
磁屏蔽結構，磁漏小
低直流電阻，提供大電流
產品信息
測試參數
Z參數曲線
插入損耗
回波損耗
L頻率
TL RMS
產品用途
1.高效直流/直流儲能扼流圈
2.諧振開關電源
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)
長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
組裝大電流功率電感
CKDFQ2915H-22uH/MC
22
-
-
±20%
100kHz/0.1V
1.53
9.6
32.8
消費品
量產
-40~125
27.9
23
15.4
DIP
Y
鐵鎳合金
組裝大電流功率電感
CKDFQ2915H-3.3uH/MC
3.3
-
-
±20%
100kHz/0.1V
1.53
68
32.8
消費品
量產
-40~125
27.9
23
15.4
DIP
Y
鐵鎳合金
組裝大電流功率電感
CKDFQ2915H-4.7uH/MC
4.7
-
-
±20%
100kHz/0.1V
1.53
50
32.8
消費品
量產
-40~125
27.9
23
15.4
DIP
Y
鐵鎳合金
組裝大電流功率電感
CKDFQ2915H-15uH/MC
15
-
-
±20%
100kHz/0.1V
1.53
15
32.8
消費品
量產
-40~125
27.9
23
15.4
DIP
Y
鐵鎳合金
組裝大電流功率電感
CKDFQ2915H-6.8uH/MC
6.8
-
-
±20%
100kHz/0.1V
1.53
36
32.8
消費品
量產
-40~125
27.9
23
15.4
DIP
Y
鐵鎳合金
組裝大電流功率電感
CKDFQ2915H-2.2uH/MC
2.2
-
-
±20%
100kHz/0.1V
1.53
100
32.8
消費品
量產
-40~125
27.9
23
15.4
DIP
Y
鐵鎳合金
組裝大電流功率電感
CKDFQ2915H-33uH/MC
33
-
-
±20%
100kHz/0.1V
1.53
5.9
32.8
消費品
量產
-40~125
27.9
23
15.4
DIP
Y
鐵鎳合金
組裝大電流功率電感
CKDFQ2915H-10uH/MC
10
-
-
±20%
100kHz/0.1V
1.53
23
32.8
消費品
量產
-40~125
27.9
23
15.4
DIP
Y
鐵鎳合金
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
